Einphasen Hochleistungs-HF Drossel UI 93 und UU 93
|
|
|
|
Da
tenblatt im PDF-Format downloaden |
|
Beschreibung
|
|
Ausführung
|
HF-Drossel nach EN 61558, EN 50081-1 und -2
EN 50082-1 und -2
für Schaltnetzteile und Leistungsanwendung
HF-Drossel, Ferritdrossel, Schaltnetzteildrossel
|
|
Anwendung
|
geeignet als HF-Drossel für Leistungsanwendung
z.B. in Invertern der Bahntechnik
HF-Trafo kann auch gebaut werden
|
|
Spannungen
|
nach Kundenwunsch
|
|
Frequenz
|
20 kHz bis 300 kHz
|
|
Kernmaterial
|
N87 oder PL7 für hohe Leistungen, bei anderem Material geringere Leistung
|
|
Isolationsklasse
|
F (155°C) für getränkte und B (130°C) für vergossene Bauteile
|
|
Temperatur
|
Umgebung 40°C, höhere Umgebungstemperatur reduziert die Energie
|
|
Schutzklassen
|
Brandschutzklasse UL94 V0, IP 00 nach DIN 40 050
|
|
Wicklung
|
mit Lackdraht, HF-Litze, Folie oder dreifach isoliertem Furukawa Draht
|
|
Bauart
|
vakuumgetränkt (offene Version) mit Klasse H Imprägnierlack oder
vakuumvergossen im Gehäuse
|
|
Anschlüsse
|
freie Drahtenden, Stecker und Kupplungen
|
|
Sicherheit
|
Randabstand zur Einhaltung von Luft- und Kriechstrecken
|
|
|
|
Tabelle
|
|
Typ
|
Bautyp
|
Energie
0,5 x L x I2
|

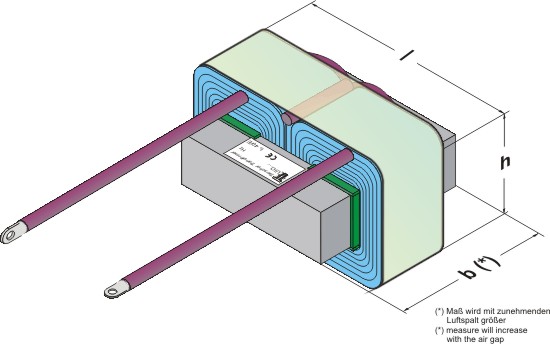

Abmessungen
|
Kupfer-
gewicht
|
Gesamt-
gewicht
|
|
l
|
b
|
h
|
|
DUO
|
UI 93/104/16
|
80
|
130
|
104
|
50
|
0,6 kg
|
1,3 kg
|
|
DUO
|
UI 93/104/30
|
150
|
130
|
104
|
65
|
0,7 kg
|
1,8 kg
|
|
DUO
|
UI 93/152/16
|
105
|
130
|
152
|
50
|
0,9 kg
|
2,0 kg
|
|
DUO
|
UI 93/152/30
|
200
|
130
|
152
|
65
|
1,1 kg
|
2,6 kg
|
|
DUO
|
UI 93/152/60
|
400
|
130
|
152
|
95
|
1,8 kg
|
4,8 kg
|
|
DUO
|
UI 93/152/90
|
600
|
130
|
152
|
125
|
2,3 kg
|
6,8 kg
|
|
DUO
|
UI 93/152/120
|
800
|
130
|
152
|
155
|
3,0 kg
|
9,0 kg
|
|
DUO
|
UI 93/152/150
|
1000
|
130
|
152
|
185
|
3,9 kg
|
11,4 kg
|
|
technische Änderungen und Verbesserungen vorbehalten
|
|
Die Energie ist mit 40 kHz gerechnet. Die Werte sind als Beispiel angenommen
und können je nach Anwendung nach oben unten abweichen.
|
|
|
|
