Drehstromtrafo mit Temperaturwächter


Datenblatt als PDF
3 x 415 V / 3 x 400 V / 30 kVA

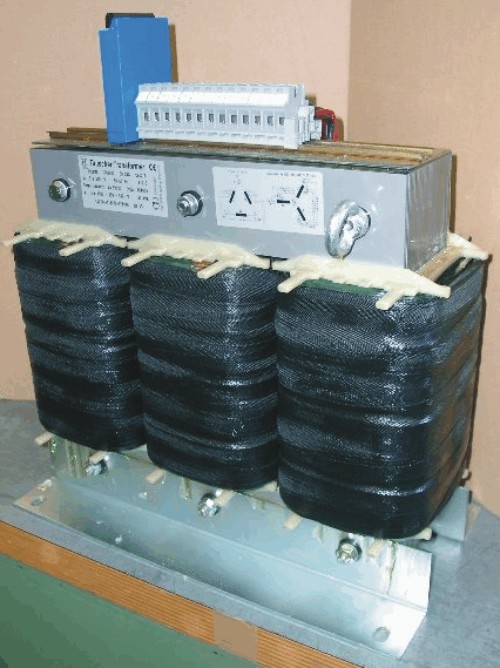

Drehstromtransformator mit Temperaturwächter

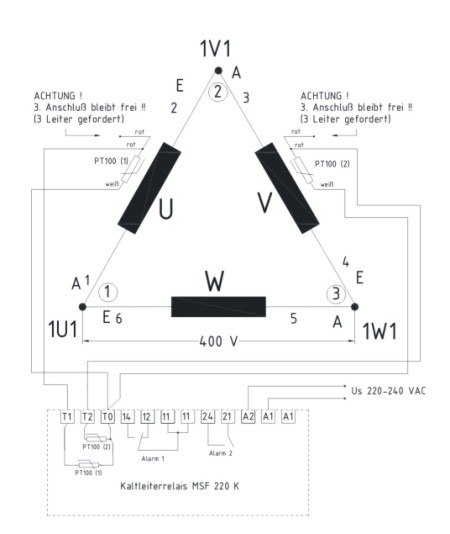

Drehstromtrafo Schaltbild


Einsatzmöglichkeiten


Drehstrom-Temperaturwächter für z.B. Prüfanlagen, Mess- und Regeleinrichtungen, Forschung, Entwicklung, Labor, ...


Anwendung und Kurzbeschreibung des Temperaturwächters


Das Kaltleiter-Relais Typ MSF 220 K eignet sich besonders zur Überwachung von Trockentrafos. Es ist eine einfache Low-Cost-Ausführung ohne Abstriche bei Überwachungssicherheit und Zuverlässigkeit. Das Relais für die Auslösung (Alarm 2) gibt im Moment der Netzeinschaltung keine Fehlermeldung ab. Ein in Reihe geschaltetes, verzögert anziehendes Zeitrelais ist nicht erforderlich. Damit können die Geräte auch dort eingesetzt werden, wo die Steuerspannung vom zu überwachenden Trafo stammt. Mit dem eingebauten “TEST”-Taster können Geäte und nachgeschaltete Anlagen einfach überprüft werden. Zusätzliche Klemmen ermöglichen das bequeme Weiterschleifen der Steuerspannung auf Relais K1 und/oder K2.
