Trenntransformator für TN-Netz


Datenblatt als PDF

ceenergysymb-RoHs

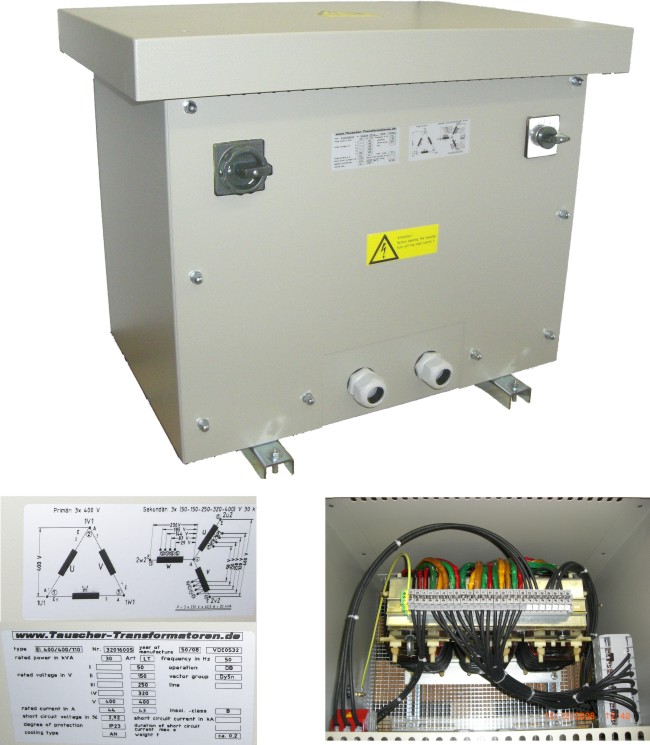

Drehstrom Trenntrafo

BV 32016005


Kundenwunsch


Unser Prüffeld braucht ein eigenes galvanisch getrenntes TN-Netz. Das Netz soll auch mit hohen einphasigen Schieflasten belastbar sein. Die Spannung soll in 5 Stufen einstellbar sein.


Lösung


Ein Dreiphasen-Trenntransformator in Dy5n Schaltung. Die Sekundärwicklung hat Anzapfungen und ist über einen dreiphasigen Stufenschalter umschaltbar.


Technische Daten


Primär: 3 x 400 V
Sekundär: 3 x 50 - 150 - 250 - 320 - 400 V
Strom: 43,3 A
Schaltgruppe: Dy5n
Schutzklasse: IP 23
